Настройка и проверка количества поддерживаемых VLAN и работы портов в режимах Access, Trunk, General

Настройка и проверка количества поддерживаемых VLAN и работы портов в режимах Access, Trunk, General на коммутаторах Eltex MES2408, MES2408B, MES2408C, MES2408P, MES2408CP, MES2408PL, MES2428, MES2428B, MES2428P, MES3708P, MES2424, MES2424B, MES2424FB, MES2424P_AC, MES2448B

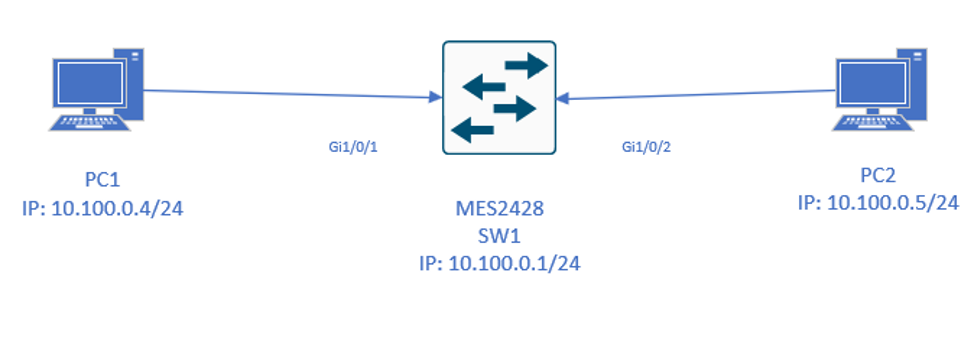

Для настройки функционала VLAN мы будем использовать следующую схему, состоящую из двух компьютеров и коммутатора MES2428

Процедура настройки:

На коммутаторе создать 4094 VLAN в диапазоне от 2 до 4094.

configure terminal

vlan 2-4094

vlan active

exit

B конфигурации коммутатора просмотреть созданные VLAN.

SW1#show vlan summary

Number of vlans : 4094

Настроить порты в режим Access.

interface range gigabitethernet1/0/1-2

switchport mode access

switchport access vlan 10

exit

Проверить назначенные VLAN.

show vlan tag 10

SW1#show vlan id 10

Vlan database

-------------

Vlan ID: 10

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: gi 1/0/1, gi 1/0/2

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

Настроить порты в режим Trunk.

interface range gigabitethernet1/0/1-2

no switchport access vlan (удалить режим работы порта Access)

switchport mode trunk

exit

Проверить назначенные VLAN.

show interfaces switchport gigabitethernet 1/0/1

Interface :gigabitethernet 1/0/1

Port Mode :Trunk

Gvrp Status :Disabled

Ingress Filtering :Enabled

Acceptable Frame Type : Admit All

802.1Q tunneling :Disabled

Ingress UnTagged VLAN : 1

Protected :Disabled

Port is member in:

VlanName Egress rule Added by

---- -------------------------------- ----------- ----------------

1 Untagged Default

2 Tagged Static

3 Tagged Static

4 Tagged Static

5 Tagged Static

6 Tagged Static

7 Tagged Static

8 Tagged Static

9 Tagged Static

10 Tagged Static

11 Tagged Static

12 Tagged Static

4094 Tagged Static

SW1#show vlan id 10

Vlan database

----------------------------------------------------

Vlan ID: 10

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: None

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

----------------------------------------------------

SW1#show vlan id 100

Vlan database

----------------------------------------------------

Vlan ID: 100

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: None

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

----------------------------------------------------

SW1#show vlan id 1000

Vlan database

-------------

Vlan ID: 1000

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: None

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

----------------------------------------------------

Настроить порты в режим работы General.

interface range gigabitethernet 1/0/1-2

switchport mode general

switchport general allowed vlan add 10,100,1000,2000,4000

switchport general allowed vlan add 20,200,1100,2100,4020 untagged

exit

Проверить назначенные VLAN.

SW1#show vlan id 10

Vlan database

-------------

Vlan ID: 10

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: None

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

SW1#show vlan id 100

Vlan database

-------------

VlanID: 100

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: None

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

SW1#show vlan id 1000

Vlan database

-------------

Vlan ID: 1000

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: None

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

SW1#show vlan id 4020

Vlan database

-------------

Vlan ID: 4020

Member Ports: gi 1/0/1, gi 1/0/2

Untagged Ports: gi 1/0/1, gi 1/0/2

Forbidden Ports: None

Name:

Status: Permanent

Egress Ethertype: 0x8100

Service Loopback Status : Disabled

Проверка и настройка работы функционала отключения изучения MAC-адресов на портах. Для этого отключить MAC-learning в одном из VLAN. Сгенерировать трафик во всех сконфигурированных VLAN и просмотреть таблицу МАС-адресов для выбранного VLAN и для всех остальных VLAN.

configure terminal

vlan 10

set unicast-mac learning disable

show mac-address-table vlan 10

Vlan Mac Address Type ConnectionId Ports

---- ----------- ---- ------------- -----

Total Mac Addresses displayed: 0

Сбросить конфигурацию в дефолт на SW1 и перезагрузить устройство.

delete startup-config

reload
