Настройка протокола группы Spanning Tree (RSTP)

Настройка протокола группы Spanning Tree (RSTP) на коммутаторах Eltex MES2408, MES2408B, MES2408C, MES2408P, MES2408CP, MES2408PL, MES2428, MES2428B, MES2428P, MES3708P, MES2424, MES2424B, MES2424FB, MES2424P_AC, MES2448B

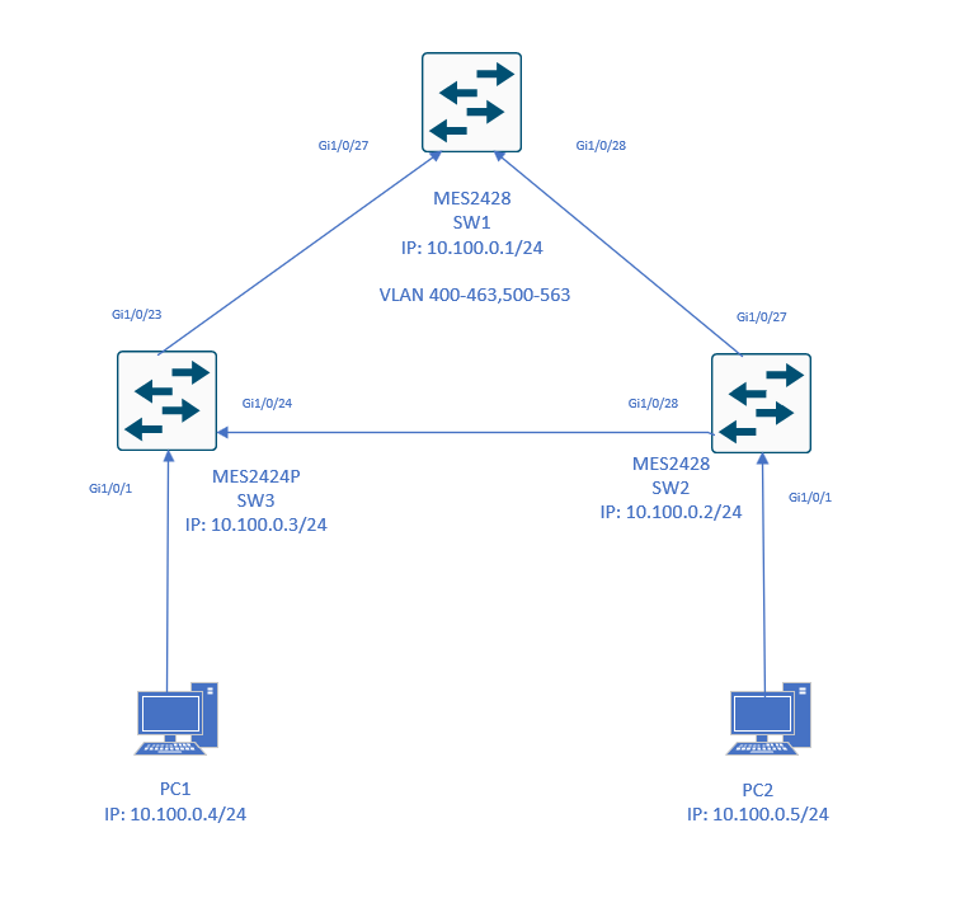

Для настройки функционала Spanning Tree (RSTP, MSTP) и BPDU-фильтров мы будем использовать следующую схему, состоящую из двух компьютеров, двух коммутаторов MES2428 и одного коммутатора MES2424P

Коммутаторы необходимо соединить в кольцо интерфейсами в режиме general. К портам узлов SW3 и SW2 подключить PC1 и PC2 соответственно. На коммутаторах настроить сначала RSTP, а затем MSTP.

Переходим к настройке коммутаторов.

SW 1:

spanning-tree mode rst

vlan 400-463,500-563

vlan active

exit

hostname SW1

interface gigabitethernet 1/0/27

switchport mode general

switchport general allowed vlan add 400-463,500-563

exit

interface gigabitethernet 1/0/28

switchport mode general

switchport general allowed vlan add 400-463,500-563

exit

interface vlan 400

ip address 10.100.0.1 255.255.255.0

exit

SW 2:

spanning-tree mode rst

spanning-tree priority 4096

vlan 400-463,500-563

vlan active

exit

hostname SW2

interface gigabitethernet 1/0/27

switchport general

switchport general allowed vlan add 400-463,500-563

exit

interface gigabitethernet 1/0/28

switchport mode general

switchport general allowed vlan add 400-463,500-563

exit

interface gigabitethernet 1/0/1

switchport mode access

switchport access vlan 400

exit

interface vlan 400

ip address 10.100.0.2 255.255.255.0

exit

SW 3:

spanning-tree mode rst

spanning-tree priority 4096

vlan 400-463,500-563

vlan active

exit

hostname SW3

interface gigabitethernet 1/0/23

switchport mode general

switchport general allowed vlan add 400-463,500-563

exit

interface gigabitethernet 1/0/24

switchport general allowed vlan add 400-463,500-563

exit

interface gigabitethernet 1/0/1

switchport mode access

switchport access vlan 400

exit

interface vlan 400

ip address 10.100.0.3 255.255.255.0

exit

Проверим состояние STP на каждом коммутаторе.

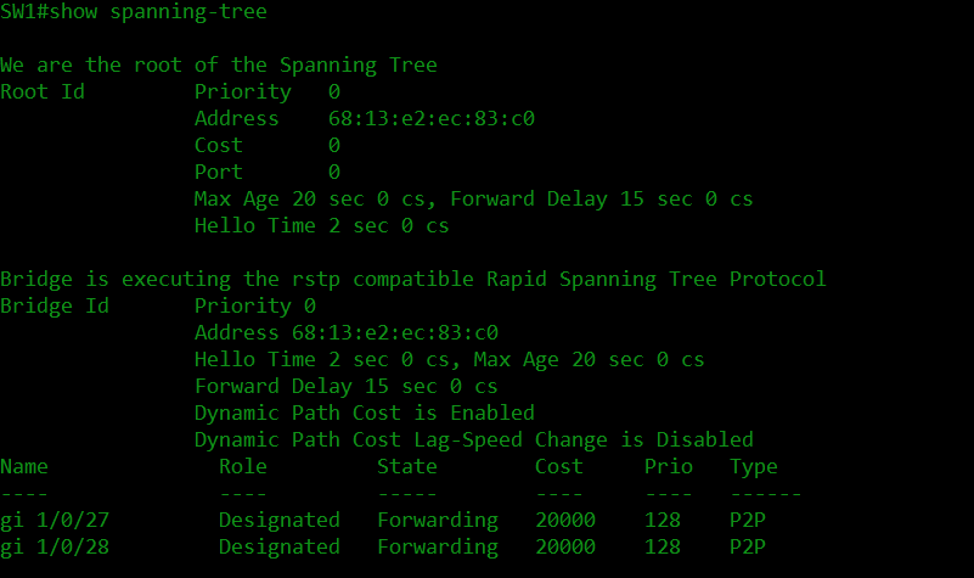

SW 1:

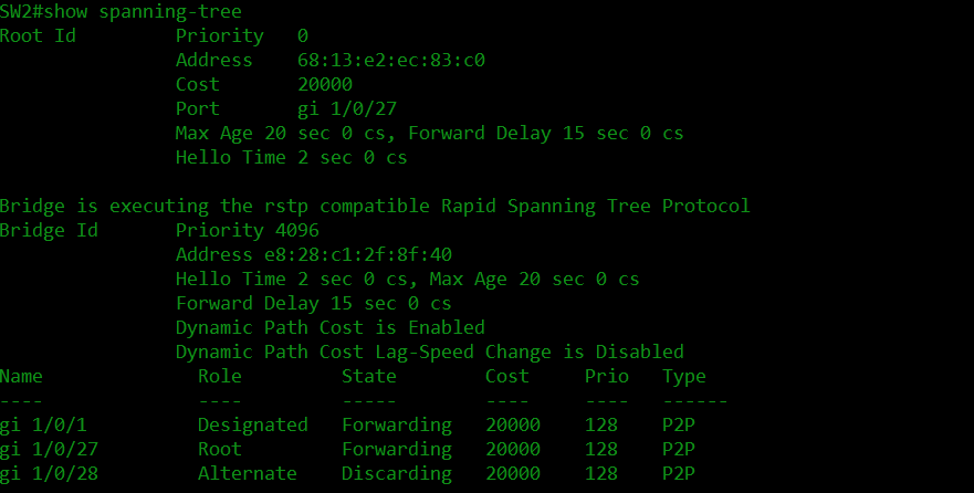

SW 2:

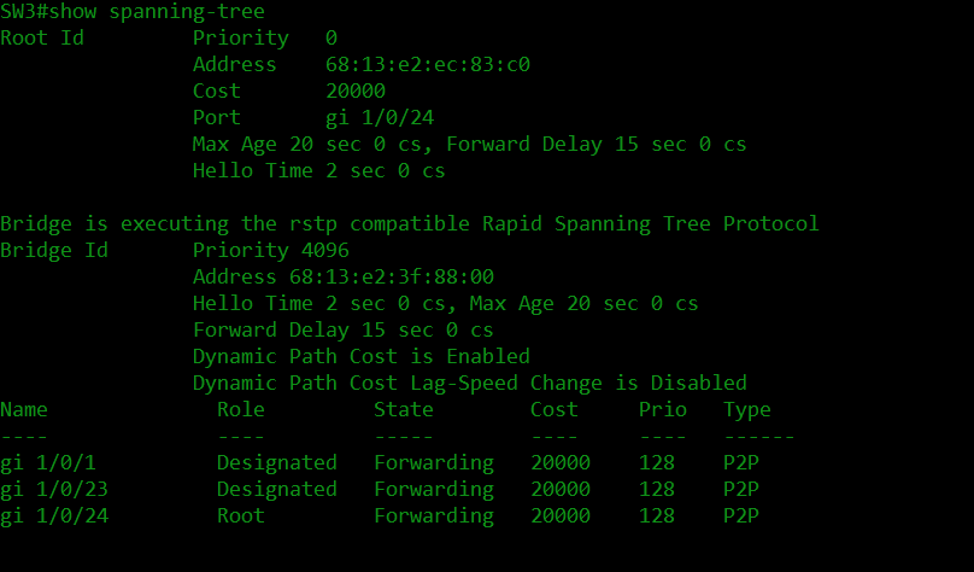

SW 3:

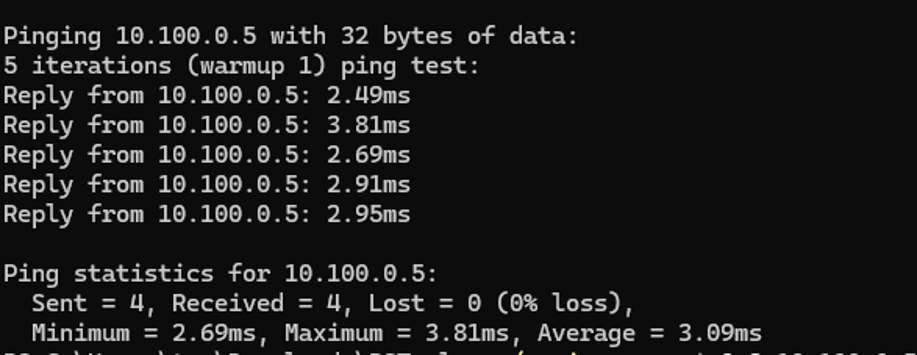

Запустим ICMP-запрос (ping) с РС1 на РС2 с минимальным интервалом.

ping 10.100.0.5 –i 0.2

Разорвем связь между коммутаторами SW2 и SW3. Проверим состояние STP на коммутаторах.

show spanning-tree

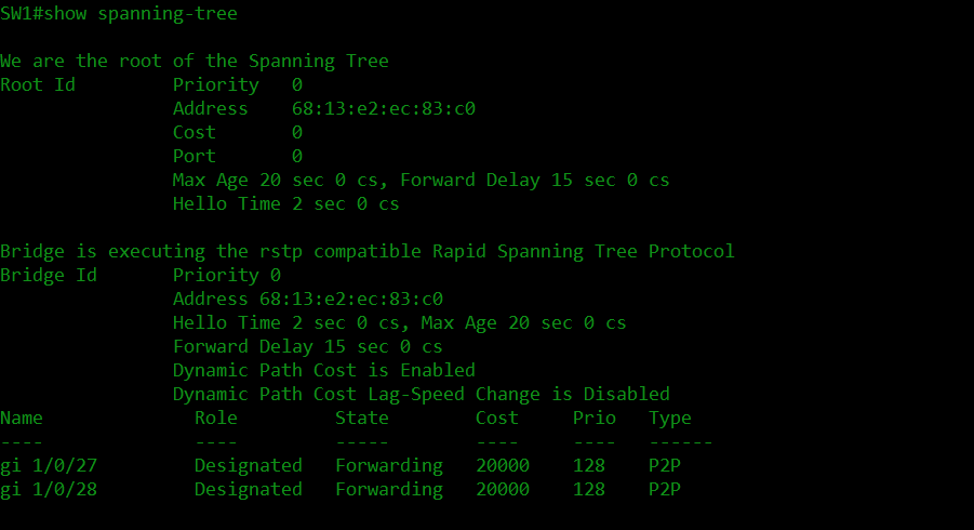

SW 1:

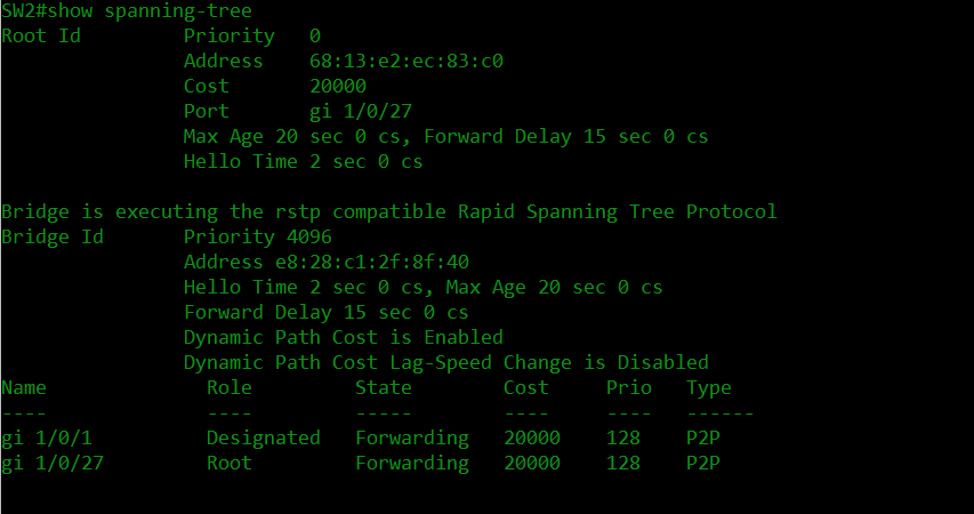

SW 2:

SW 3:

Мы видим, что в результате обрыва статусы STP на коммутаторах SW 2 и SW 3 изменились. Восстановим физическое соединение между SW 2 и SW 3.

show spanning-tree

SW 1:

SW 2:

SW 3:

Мы видим, что состояния STP на портах на коммутаторов SW 2 и SW 3 вернулись в исходное состояние.

Сбросим конфигурацию в дефолт на SW1, SW2, SW3 и перезагрузим устройства.

delete startup-config

reload

В этой статье мы настроили и проверили функционал RSTP. STP-дерево строится отдельно в каждом инстансе.
