Настройка и проверка функционала протокола 802.1Q Tunneling (QinQ) на коммутаторах Eltex MES2408, MES2408B, MES2408C, MES2408P, MES2408CP, MES2408PL, MES2428, MES2428B, MES2428P, MES3708P, MES2424, MES2424B, MES2424FB, MES2424P_AC, MES2448B

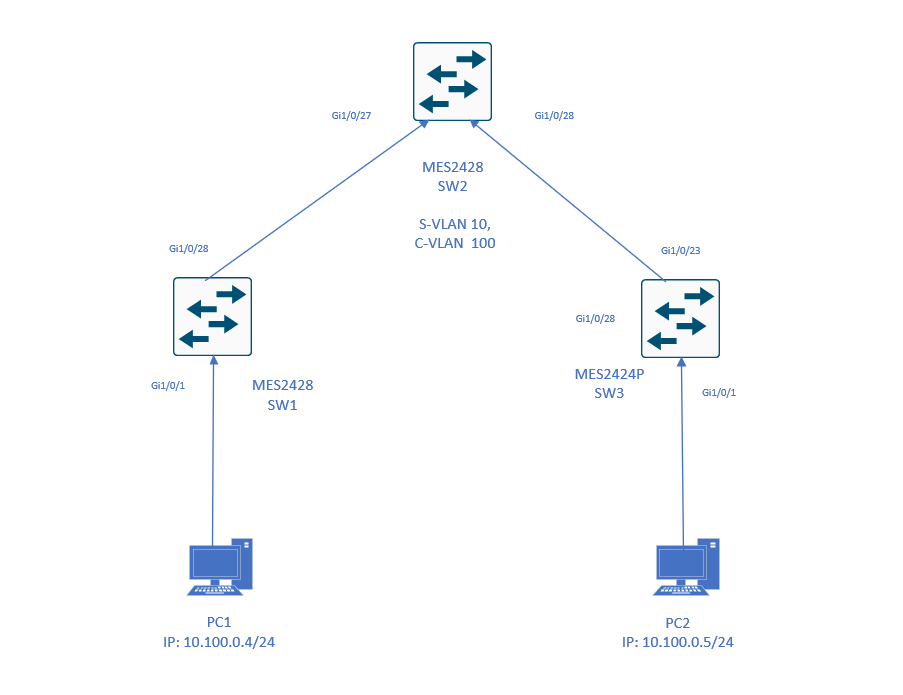

Для настройки и проверки функционала MAC-based VLAN мы будем использовать следующую схему, состоящую из двух компьютеров, двух коммутаторов MES2428 и одного коммутатора MES2428P
Собраем схему, как показано на рисунке. Коммутатор SW2 и настраиваем для выполнения следующих задач:
Выполнить следующие настройки на SW1, SW2, SW3.
- Инкапсулировать весь входящий на Ethernet-порт трафик с тегом VLAN_ID 100 в тег провайдера VLAN_ID 10
- Снимать на Ethernet-порту с исходящего трафика тег провайдера
Выполнить следующие настройки на SW1, SW2, SW3.
SW1:
hostname "SW1"
vlan 100
vlan active
exit
interface gigabitethernet 1/0/1
switchport mode access
switchport access vlan 100
exit
interface gigabitethernet 1/0/28
switchport general allowed vlan add 100
exit
SW2:
hostname "SW2"
vlan 10
vlan active
exit
interface gigabitethernet 1/0/27
switchport mode access
switchport access vlan 10
switchport dot1q tunnel
exit
interface gigabitethernet 1/0/28
switchport mode access
switchport access vlan 10
switchport dot1q tunnel
exit
SW3:
hostname "SW3"
vlan 100
vlan active
exit
interface gigabitethernet 1/0/1
switchport mode access
switchport access vlan 100
exit
interface gigabitethernet 1/0/23
switchport general allowed vlan add 100
exit
Для проверки работоспособности используем пинг. Трафик корректно инкапсулируется в тег провайдера VLAN_ID 10, тег с исходящего трафика снимается
delete startup-config
reload
