Настройка MAC-based VLAN

Настройка и проверка MAC-based VLAN на коммутаторах Eltex MES2408, MES2408B, MES2408C, MES2408P, MES2408CP, MES2408PL, MES2428, MES2428B, MES2428P, MES3708P, MES2424, MES2424B, MES2424FB, MES2424P_AC, MES2448B

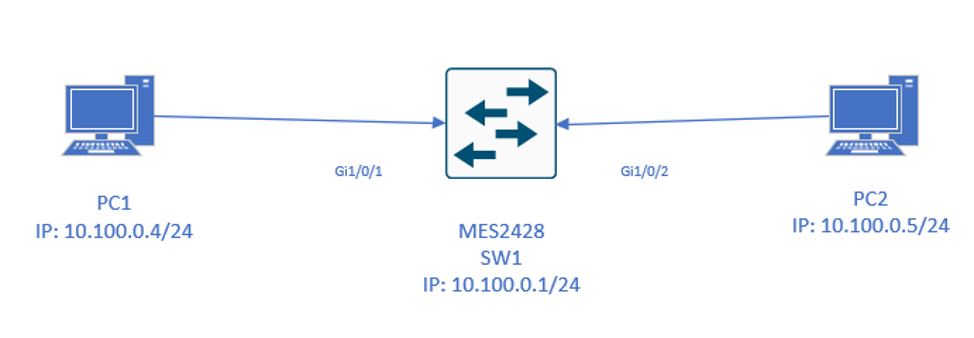

Для настройки функционала MAC-based VLAN мы будем использовать следующую схему, состоящую из двух компьютеров, одного коммутатора MES2428

К коммутатору подключим два ПК в соответствии со схемой и объединим их в один VLAN.

Cоздаем vlan 10, 20

vlan 10,20

vlan active

exit

Привязываем MAC-адрес PC1 (для примера C4:E9:84:04:1B:49) к группе MAC-адресов 1
и PC2 (для примера bc:fc:e7:46:be:0a) :

map mac 00:e0:4c:68:09:c3 ff:ff:ff:00:00:00 macs-group 1

map mac bc:fc:e7:46:be:0a ff:ff:ff:00:00:00 macs-group 1

Настраиваем порт, в который подключен PC1

interface gigabitethernet 1/0/1
switchport mode general
switchport general allowed vlan add 10,20 untagged
switchport general pvid 20
switchport map macs-group 1 vlan 10
exit

Настраиваем порт, в который подключен PC2

interface gigabitethernet 1/0/2
switchport mode general
switchport general allowed vlan add 10,20 untagged
switchport general pvid 20
switchport map macs-group 1 vlan 10
exit

Запускаем ICMP-запрос (ping) с РС1 на РС2

Проверяем mac-адреса на коммутаторе

show mac-address-table

Vlan Mac Address Type ConnectionId Ports

---- ----------- ---- ------------- -----

10 00:e0:4c:68:09:c3 Learnt gi 1/0/1

10 bc:fc:e7:46:be:0a Learnt gi 1/0/2

В соответствии с включенным функционалом MAC-based VLAN трафик тегируется в соответствии с MAC устройства

Сбрасываем конфигурацию в дефолт на SW1 и перезагружаем устройство

delete startup-config

reload
