Проверка и настройка функционала LLDP на коммутаторах Eltex MES2408, MES2408B, MES2408C, MES2408P, MES2408CP, MES2408PL, MES2428, MES2428B, MES2428P, MES3708P, MES2424, MES2424B, MES2424FB, MES2424P_AC, MES2448B

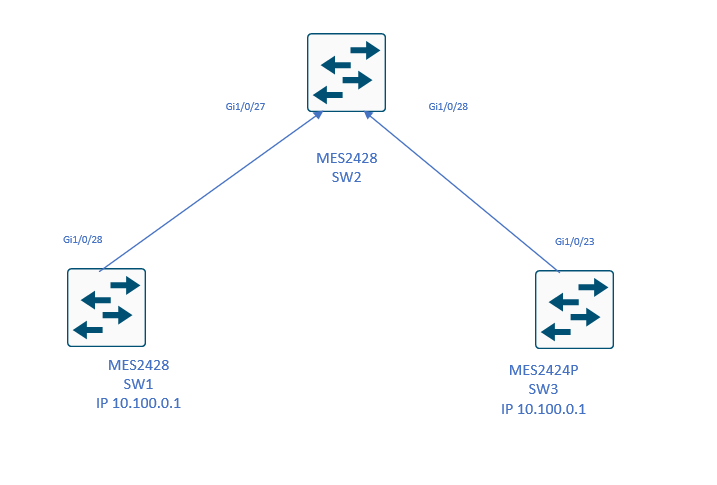

Для настройки и проверки функционала Spanning Tree (MSTP) мы будем использовать следующую схему, состоящую из двух коммутаторов MES2428 и одного коммутатора MES2424P
К коммутатору SW1 подключаем коммутаторы SW2 И SW3
Глобально на всех коммутаторах включаем LLDP
set lldp enable
Настраиваем на портах передачу различных TLV
configure terminal
Interface range gigabitethernet 1/0/27-28
lldp tlv-select basic-tlv port-descr
lldp tlv-select basic-tlv sys-name
lldp tlv-select basic-tlv sys-descrexit
Выводим информацию о LLDP соседях на каждом коммутаторе, мы должны видеть соседей по LLDP
SW1#show lldp neighbors
Capability Codes :
(R) Router, (B) Bridge, (T) Telephone, (C) DOCSIS Cable Device,
(W) WLAN Access Point, (P) Repeater, (S) Station, (O) Other
Chassis ID Local Intf Hold-time Capability Port Id System Name
---------- ---------- --------- ---------- -------- -----------
e8:28:c1:2f:8f:40 gi 1/0/27 120 gi 1/0/27 SW2
68:13:e2:3f:88:00 gi 1/0/28 120 gi 1/0/23 SW3
Total Entries Displayed : 2
Сбрасываем конфигурацию в дефолт
delete startup-config
reload
