Настройка протокола GVRP

Настройка и проверка протокола GVRP на коммутаторах Eltex MES2408, MES2408B, MES2408C, MES2408P, MES2408CP, MES2408PL, MES2428, MES2428B, MES2428P, MES3708P, MES2424, MES2424B, MES2424FB, MES2424P_AC, MES2448B

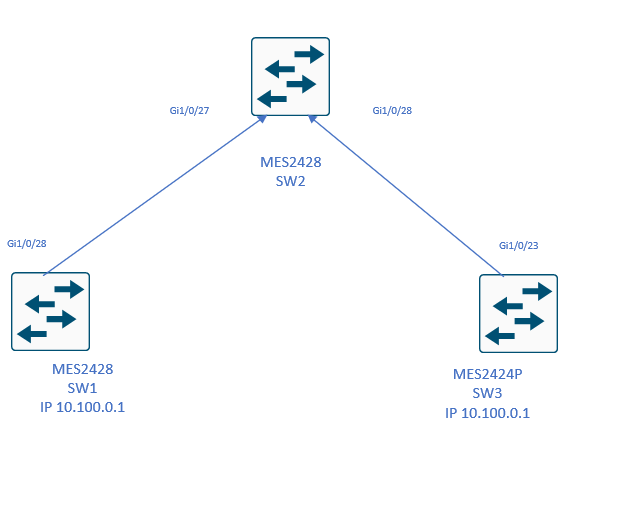

Для настройки функционала GVRP мы будем использовать следующую схему, состоящую из двух коммутаторов MES2428 и одного коммутатора MES2424P

Настроим протокол GVRP на коммутаторах, а также порты

SW1:

hostname "SW1"

vlan 100,300

vlan active

gvrp enable

interface vlan 300

ip address 10.100.0.1 255.255.255.0

interface gigabitethernet 1/0/28

switchport general allowed vlan add 100,300

gvrp enable

SW2:

vlan database

vlan 100

exit

gvrp enable

interface gigabitethernet1/0/1

gvrp enable

switchport mode trunk

switchport trunk allowed vlan add 100

exit

interface gigabitethernet1/0/2

gvrp enable

switchport mode trunk

switchport trunk allowed add 100

exit

SW3:

hostname "SW3"

vlan 100,300

vlan active

gvrp enable

interface vlan 300

ip address 10.100.0.2 255.255.255.0

interface gigabitethernet 1/0/23

switchport general allowed vlan add 100,300

gvrp enable

С помощью диагностических команд убедимся, что VLAN добавился на порт

SW2#show vlan

Vlan database

-------------

Vlan ID : 100

Member Ports : gi 1/0/27, gi 1/0/28

Untagged Ports : None

Forbidden Ports : None

Name :

Status : Permanent

Egress Ethertype : 0x8100

Service Loopback Status : Disabled

Vlan ID : 300

Member Ports : gi 1/0/27, gi 1/0/28

Untagged Ports : None

Forbidden Ports : None

Name :

Status : Dynamic Gvrp

Egress Ethertype : 0x0

Service Loopback Status : Disabled

Запустим пинг с SW1 до SW3, пинг должен проходить корректно

Мы видим, что VLAN динамически добавился на порт, протокол GVRP работает корректно. Пинг проходит

delete startup-config

reload
